外媒 IE 报道，韩国团队用氧基工艺，在400个预图形化区域锁住二硫化钼（MoS₂）晶体的生长位置，成功率超99%。关键不是“能不能长”，而是“只让它在指定位置长，且只长一个晶核”。

长出来不难，长对地方才要命

MoS₂单层直接带隙约1.8 eV，体材料约1.1—1.2 eV，厚度约0.65纳米。硅沟道越短，栅极控制越差，漏电、短沟道效应、隧穿一起上。二维材料天生是超薄body，栅极管得住。

但CVD生长MoS₂，晶核随机冒。一颗芯片长出无数取向不同的小晶粒，中间是晶界。晶界散射载流子，迁移率下降；每颗晶体管阈值电压还不一样。实验室叫性质研究，产线叫良率灾难。行业要定点成核：在哪长、长几个、朝哪长。

元股证券:ygzq.hk

氧怎么锁位置

含氧处理改写基底表面。种子区成核势垒低，MoS₂愿起核；空白区被钝化，前驱体待不住。钼源、硫源只在指定位置结晶，一区一单晶。

难在99%。做一个完美单晶不难，400个区域同时做到才难。一个区失败或起双核，整片阵列废。这比单个器件数据更接近制造。

真正目标：把芯片往上摞

现在逻辑、存储、缓存平面铺开，数据靠连线和总线搬。这段路功耗和时间，就是存储墙。出路是往上叠：存储叠逻辑，NMOS叠PMOS，即CFET、单片三维集成。

硅片难叠，必须长在单晶衬底上。二维材料靠范德华力贴任意衬底，理论上能一层层摞。但每层每个位置都要精确成核。随机生长，摞三层就是灾难。

韩国急，卡在存储

韩国基本盘是DRAM、NAND、HBM。HBM本身就是3D堆叠，用TSV串多层DRAM。下一步3D DRAM要把存储单元垂直堆起，对精密堆叠需求直接对上二维材料。韩国材料纵深有限，必须找新抓手。三星、SK海力士、政府路线图都写入二维材料和三维集成。

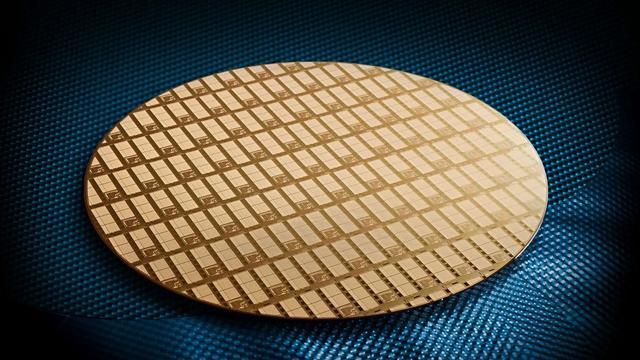

▲ 示意图。Ayar Labs

中国不晚，筹码在材料端

复旦周鹏、包文中团队2025年做出二维半导体32位RISC-V处理器“无极”，几千晶体管集成，发《自然》。北大彭海琳团队在硒氧化铋（Bi₂O₂Se）上做晶圆级工作。中科院上海微系统所、金属所、南大王欣然、北大张艳锋等，在晶圆级单晶生长、界面调控、器件集成上持续产出。

MoS₂里的Mo是钼。中国钼储量和产量世界前列，也是最大加工国。高纯前驱体、特气、高精度图形化设备，中国也不全弱。若下一代从硅尺寸微缩切到原子层堆叠，中国位置比在EUV光刻机那条线舒服。

量产还有四道坎

温度：逻辑前道后还要做十几层金属互连，后续工艺须压到400°C左右。二维CVD传统要600—1000°C，低温膜缺陷、结晶、均匀性都会掉。

界面：二维材料与金属电极接触电阻，长期是老大难。

缺陷：界面态决定阈值电压一致性，也就是良率。

设备：定点成核要求基底先图形化，如何兼容300毫米产线，是工程问题，不是物理问题。

比谁先打通体系

韩国这套氧基定点成核，攻的是二维材料从“能长”到“能造”最窄的关口：位置控制。400区、99%说明物理上通了。但从99%到量产的99.9999%，要靠设备、材料、工艺整合一整套体系撑。

中国有材料资源，有器件集成案例，有产线规模，缺时间串起来。二维半导体不一定取代硅，但很可能是硅之后，芯片往上叠的那几层。谁先解决定点成核和低温集成，谁就有资格定义下一代堆叠芯片。
